Digitaalitekniikan Harjoitustyö : Synkroninen laskuri (Synchronous counter)
(by NetPro - http://esng.dibe.unige.it/netpro/paginelocali/esd1-pdp/Projects/Counter/Counter.htm)

Suunnitellut ja laatinut:
Saku Chydenius
Asko Ikävalko

OSA 1 : Analyysi

Saimme yllämainitun osoitteen, mistä meidän tuli valita mieluinen tehtävä. Valitsimme synkronisen laskurin, koska olimme jo käyneet läpi samantyyppisen tehtävän eräässä laboraatiossa. Tehtävänä oli suunnitella neljän bitin synkroninen laskuri. Sivustoilla oli annettu valmiiksi aikakaaviopohja, joka tuli täyttää mieluisaksi valitsemallaan tavalla.

AIKAKAAVIO


Aikakaaviosta näemme kaikki piirin tilat sekä tilasiirtymät. Ne voidaan myös kuvata allaolevalla tilakaaviolla.

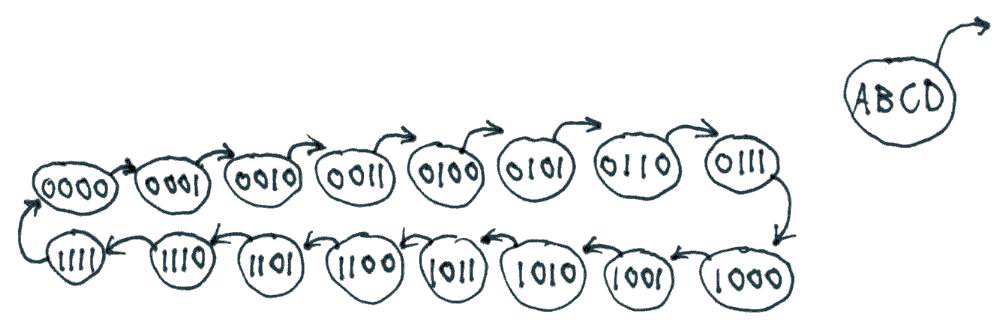

TILAKAAVIO
